簡要描述:CQB型磁力泵的設計過程充分考慮了節能。葉輪與磁內轉子采用整體注塑,提高了泵的效率,減少泵組件的體積。
產品分類
Product classification相關文章
RELATED ARTICLES詳細介紹
CQB型磁力泵-簡介
CQB型磁力驅動泵是全國聯合設計組開發的新型完全無泄漏耐腐蝕泵,其技術經濟指標與國外同類產品 八十年代末的水平相當,是cq型泵的補充和改進。 主要特點 該泵過流部份采用全不銹鋼材料,對有機酸,有機化合物,堿,中性溶液和多種氣體都有良好的耐蝕性,雙螺旋槽碳 石墨軸承和硬質合金軸套的磨合,具有較強的耐磨性,保證了產品的壽命,是無泄漏輸送腐蝕性介質的理想泵。 無泄漏輸送腐蝕性介質的理想泵型,聯合設計的優化產品,可以直接取代ih型化工流程泵。CQB系列磁力泵廣泛應用于石油、化工、冶金、制藥、電鍍、環保等行業,可輸送100℃以下易燃、易爆、劇毒、貴重液體。 采用磁力傳動原理,無泄漏輸送腐蝕性介質?! ×髁浚?.2-100m3/h 揚程:20-80m 功率:0.75-75KW。
CQ系列輕型不銹鋼磁力泵
1.出色的耐腐蝕能力
過流部件采用不銹鋼、高密度碳、高純氧化鋁陶瓷、填充聚氟乙烯等耐腐蝕材料制造,加上無泄漏密封結構設計,確?;瘜W(xué)流體的安全輸送。
2.高效/節能設計
泵的效率達到50-55%,泵的設計過程充分考慮了節能。葉輪與磁內轉子采用整體注塑,大大提高了泵的效率,減少泵組件的體積。
3.簡便的維修/保養
結構簡單,主要部件模塊化,以便于簡便快速的拆卸和檢查。易損件可單獨更換。

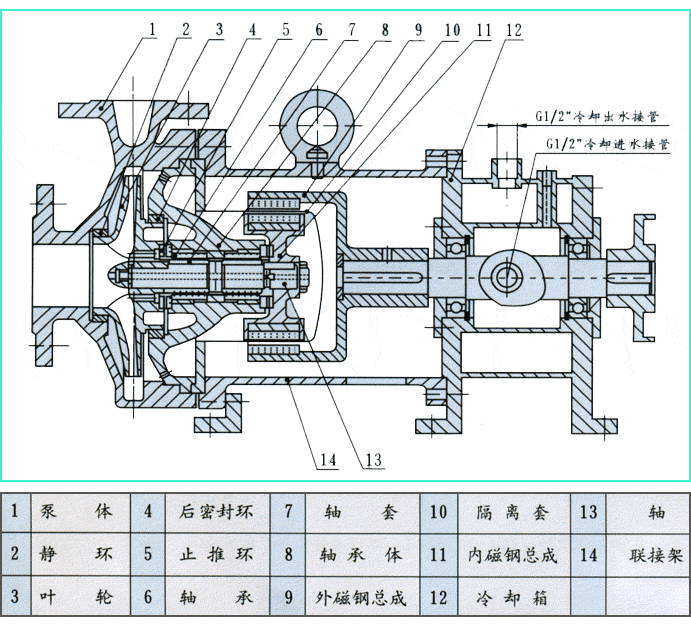

簡圖
CQB型磁力泵安裝和使用
1、應水平安裝,不宜豎立,塑料泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。
2、當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配備底 閥。
3、CQB型磁力驅動離心泵使用前應進行檢查,電機風葉轉動要靈活,無卡住無異常聲響,各緊固件要緊固。
4、檢查電機旋轉方向是否與磁力泵轉向標記一致。
5、電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。
6、CQB型磁力驅動離心泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門。
CQB型磁力驅動離心泵-使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以禁止空動轉,同時避免在工作中途停電后再啟動 時所造成時空載運轉。
2、被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。
3、CQB型磁力驅動離心泵在使用中環境溫度應小于40℃,電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內(詳見附表)。工程塑料泵的使用溫度<60℃,金屬泵的使用 溫 度<100℃,輸送吸入 壓力不大于0.2mpa,工作壓力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬顆粒和纖維的液體。
5、對于輸送液為易沉淀結晶的介質,使用后應及時清洗,排凈泵內積液。
6、運行100小時后,應拆檢軸承和端面動環的磨損情況,并更換不宜再用的易損件。
7、泵內外磁性聯軸器采用高性能永磁材料,可能對下列器件產生潛在危害,請將下列器件與本系列泵保持距離。如:心臟起博器,信用卡及其它磁卡、計算器、計算機磁盤、手表等。
故障形式 | 產生原因 | 排除方法 |
泵不出水 | a、水泵反轉 | 改變電機接線 |
b、進水管道漏氣 | 杜絕漏氣 | |
c、泵腔蓄水太少 | 增加蓄水量 | |
d、電壓太高,啟動時聯軸器打滑 | 調正電壓 | |
e、吸程太高 | 降低砂安裝位置 | |
f、閥門沒有打開 | 校正或更改閥門 | |
流量不足 | a、吸入管徑太小或淤塞 | 調換進水管 |
b、葉輪流道阻塞 | 清洗葉輪 | |
c、揚程過高 | 開大出水閥 | |
d、轉速不夠 | 恢復額定轉速 | |
揚程過低 | a、流量過大 | 關小出水閥 |
b、轉速太低 | 恢復額定轉速 | |
噪音太大 | a、軸嚴重磨損 | 更換泵軸 |
b、軸套嚴重磨損 | 更換軸套 | |
c、驅動磁鋼杯與隔離套接觸 | 拆除泵頭重新組裝 | |
d、密封環與葉輪研磨 | 更換止推環、密封環 | |
漏液 | 密封圈損壞 | 更換o型密封圈 |
型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 汽蝕余量 (npsh)r(m) | 轉速 (r/min) | 電機功率?。╧w) | |
進口 | 出口 | ||||||
cqb32-20-125 | 32 | 20 | 3.2 | 20 | 5.0 | 2900 | 1.1 |
cqb32-20-160 | 32 | 3.5 | 1.5 | ||||
cqb40-25-105 | 40 | 25 | 6.3 | 12.5 | 6.0 | 1.1 | |
cqb40-25-125 | 20 | 6.0 | 2.2 | ||||
cqb40-25-160 | 32 | 3.5 | 3 | ||||
cqb40-25-200 | 50 | 3.5 | 5.5 | ||||
cqb50-40-85 | 50 | 40 | 12.5 | 8 | 3.5 | 1.1 | |
cqb50-32-105 | 32 | 12.5 | 3.5 | 2.2 | |||
cqb50-32-125 | 20 | 3.5 | 3 | ||||
cqb50-32-160 | 32 | 3.5 | 4 | ||||
cqb50-32-200 | 50 | 3.5 | 7.5 | ||||
cqb50-32-250 | 80 | 3.5 | 15 | ||||
cqb65-50-125 | 65 | 50 | 25 | 20 | 4.0 | 5.5 | |
cqb65-50-160 | 32 | 4.0 | 7.5 | ||||
cqb65-40-200 | 40 | 50 | 4.0 | 15 | |||
cqb65-40-250 | 80 | 4.0 | 22 | ||||
cqb80-65-125 | 80 | 65 | 50 | 20 | 4.0 | 7.5 | |
cqb80-65-160 | 32 | 4.0 | 15 | ||||
cqb80-50-200 | 50 | 50 | 4.0 | 18.5 | |||
cqb80-50-250 | 80 | 4.0 | 37 | ||||
cqb100-80-125 | 100 | 80 | 100 | 20 | 4.0 | 15 | |
cqb100-80-160 | 32 | 4.0 | 22 | ||||
cqb100-65-200 | 65 | 50 | 4.0 | 37 | |||
cqb100-65-250 | 80 | 4.0 | 55 |
