DBY型電動隔膜泵

簡要描述:

  • 產品型號:DBY型
  • 更新時間:2023-02-24
  • 訪  問  量:4326

詳細介紹

DBY型電動隔膜泵-簡介
DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.

電動隔膜泵-主要用途:
        ⑴各種劇毒、易燃、易揮發液體。
        ⑵各種強酸、強堿、強腐蝕液體。
        ⑶可輸送較高溫度的介質150℃。
        ⑷作為各種壓濾機前級送壓裝置。
        ⑸熱水回收及循環。
        ⑹油罐車、油庫、油品裝卸。
        ⑺泵吸泡菜果醬、土豆泥、巧克力等。
        ⑻泵吸油漆、樹膠、顏料粘合劑。
        ⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
        ⑽各種橡膠漿乳膠、有機溶劑、填料。
        ⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
        ⑿啤酒花及發酵粉稀漿、糖漿、糖密。
        ⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
        ⒁各種特殊介質的吸送。

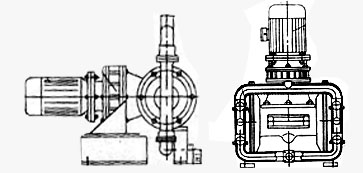

電動隔膜泵結構簡圖


電動隔膜泵-性能參數表


型 號 流量
(m 3 /h)
揚程
(m)
吸程
(m)
允許通過顆粒φ(mm) 電機功率KW








DBY-10 0.5 30 3 1 0.75
DBY-15 1 30 3 1 0.75
DBY-25 3.5 30 7 2.5 1.5
DBY-40 5.5 30 7 4.5 1.5
DBY-50 8.5 30 7 8 2.2
DBY-65 10 30 7 8 2.2
DBY-80 14 30 7 10 4
DBY-100 16 30 7 10 4



 電動隔膜泵-特性曲線圖



電動隔膜泵-安裝和使用方法

 電動隔膜泵-工作原理

電動隔膜泵電機(4)通過減速箱(3)帶動左右兩端柱塞上面的隔膜(2)一前一后往復運動。在左右兩個泵腔內,裝有上下四個單向球閥(1)隔膜的運動,造成工作腔內的容積的改變,迫使四個單向球閥交替地開啟和關閉,從而將液體不斷地吸入和排出。

產品名稱 型號 鑄鐵 鑄鐵四氟 鋁合金 鋁合金四氟 不銹鋼 不銹鋼四氟 不銹鋼F46 工作塑料
電動隔膜泵 DBY-10 1580 1640 1780 1840 1980 2040 2080
DBY-15 1620 1680 1800 1860 2100 2160 2200
DBY-25 2780 3000 2980 3200 3330 3550 2650
DBY-40 2920 3140 3080 3300 3620 3840 3940
DBY-50 4500 5000 4700 5200 5400 5880 6080
DBY-65 4700 5200 4900 5400 5600 6080 6280
DBY-80 6800 7800 7200 82000 8800 9800
DBY-100 7200 8200 7500 8500 9500 10500

  電動隔膜泵-安裝尺寸表和尺寸圖



型號

A
B
D
φ
L
H1
H2
DBY-10
456
342
185
φ12×4
650
370
50
DBY-15
456
342
185
φ12×4
650
370
50
DBY-25
537
455
210
φ14×4
1060
480
60
DBY-40
537
455
210
φ14×4
1060
480
60
DBY-50
800
345
345
φ16×4
1510
700
85
DBY-65
800
345
345
φ16×4
1510
700
85
DBY-80
800
345
345
φ18×4
1690
900
96
DBY-100
800
345
345
φ18×4
1690
900
96


正確選用隔膜
本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的,用戶訂貨時須注明輸送介質的性質,以便出廠時配備不同隔膜,一般隔膜有下列幾種:

1.丁晴隔膜;主要用于耐油場合。
2.氯丁橡膠5031#本單位特制,主要用于耐丙酮及各種酸類、堿類。
3.氟橡膠6021#本單位特制,主要用于高溫150℃:,耐甲笨耐腐蝕。但價格比其它隔膜高。
4.食品橡膠,專用于食品飲料的輸送。

 注意事項

1.泵出口嚴禁安裝閥門,如必需裝閥門;要在出口安裝安全閥門,工作壓力不得超過4公斤,以免造成損失。
2.應及時加油,保持潤滑系統正常運轉。
3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時,使用后應及時清洗排凈泵內積物,以免再開時損壞。
